Holz­vermessungs- und
Manipulations­system II
SMMDH2

Die Anwendung dient zur Vereinfachung der Manipulation und zur Automatisierung der Holzerfassung auf Rundholzplätzen.

Der gelieferte Stamm oder Abschnitt wird berührungslos elektronisch vermessen und dem Bediener übersichtlich auf dem Bedienfeld angezeigt, einschließlich aller notwendigen Angaben wie Länge, Mittendurchmesser, Volumen, Krümmung usw.

Während der Manipulation des Stammes zeigt das Bedienfeld, an welcher Stelle des Stammes der Schnitt erfolgt, einschließlich des aktuellen Stammdurchmessers an der Schnittstelle.

Der Eingangsstamm und die entstandenen Abschnitte werden in der Datenbank erfasst.

Eigenschaften der Anwendung

• Vermessung und Manipulation von Stämmen und Abschnitten
• Erfassung von Stämmen und Abschnitten auf Lieferscheinen
• Erfassung der Abschnitte auf den Lagerplätzen
• automatische Übertragung aller Daten ins Büro

Eigenschaften der Messung

Der Durchmesser wird in zwei zueinander senkrechten Achsen über die gesamte Stammlänge mindestens alle 3 cm gemessen. Die Länge wird aus der Bewegung der Manipulationsanlage ermittelt.

• vertikale Achse mit einer Genauigkeit von ±0,5 cm
• horizontale Achse mit einer Genauigkeit von ±1,0 cm
• Länge mit einer Genauigkeit von 1 %

Eigenschaften des Steuer­programms

• Touch-Bedienung möglich
• übersichtliche und kontrastreiche Benutzeroberfläche
• Modus für die Manipulation eines einzelnen Stammes
• Modus für die gleichzeitige Übernahme mehrerer Abschnitte
• Berechnung von Volumen, Krümmung, Abholzigkeit und Rindenabzug nach der Norm ČSN
• für jeden Stamm und Abschnitt werden erfasst
• Lieferdatum und Liefernummer, Lieferant
• Zeitpunkt der Manipulation, Name des Mitarbeiters
• Länge, Mitten- und Zopfdurchmesser, Holzqualität
• Krümmung, Abholzigkeit und weitere Angaben
• Foto des Stammes

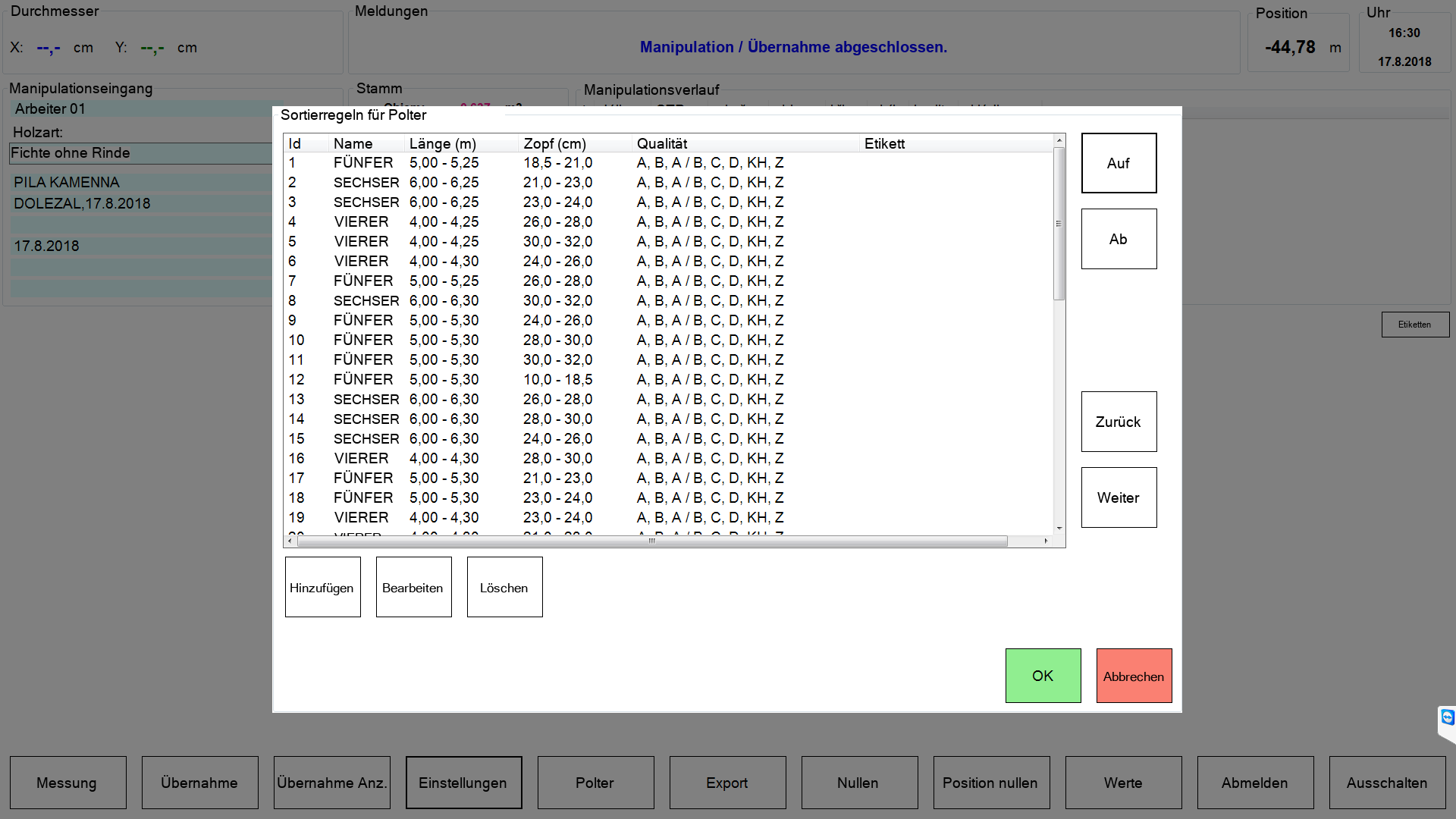

• Sortierung der Abschnitte auf Lagerplätze

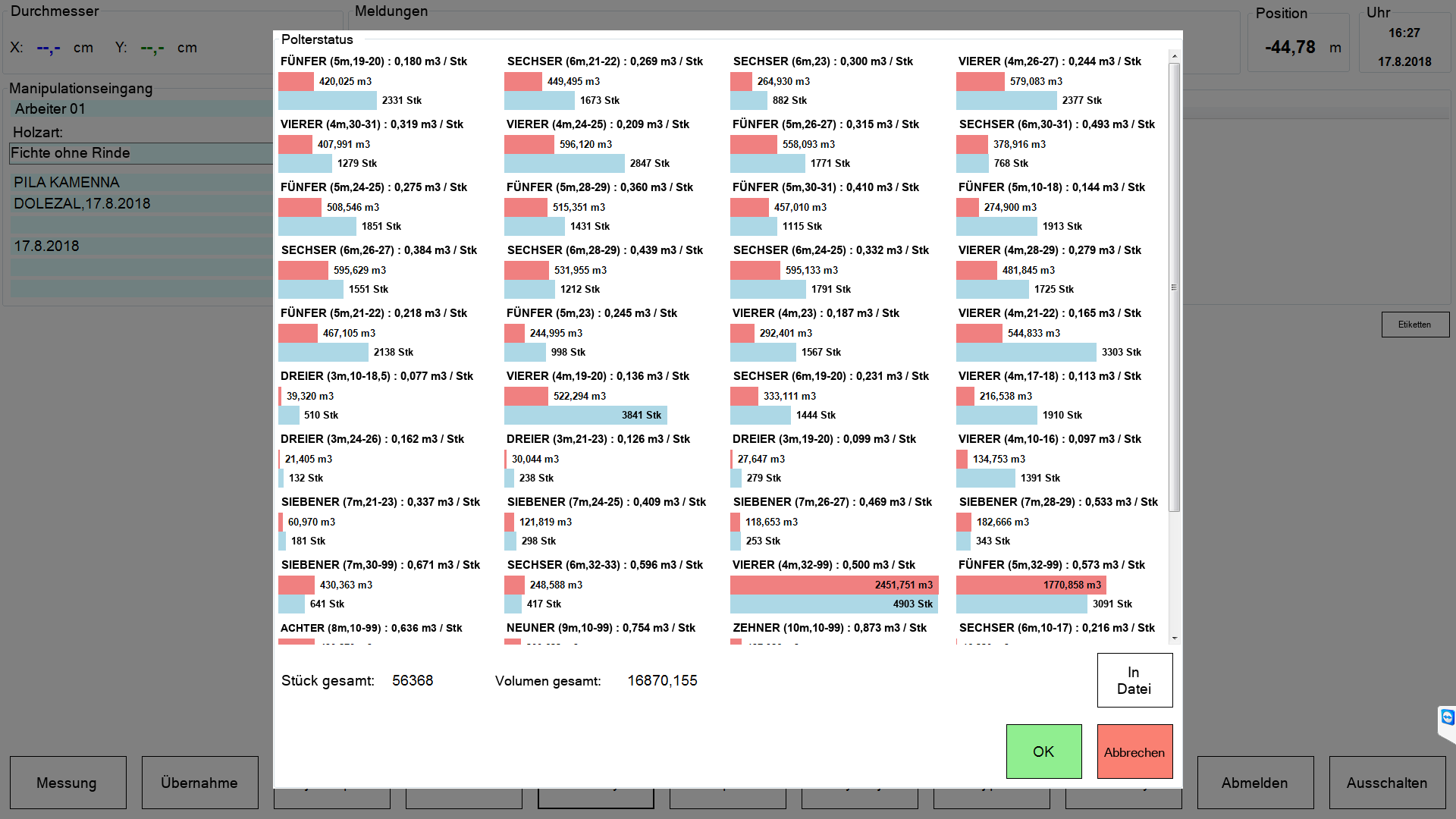

• Erfassung der Abschnitte auf den Lagerplätzen
• Erfassung jedes Stammes und Abschnitts in der Datenbank
• Fernzugriff auf die Daten in der Datenbank
• Erstellung und Druck ausführlicher Belege über den Ablauf der Manipulation

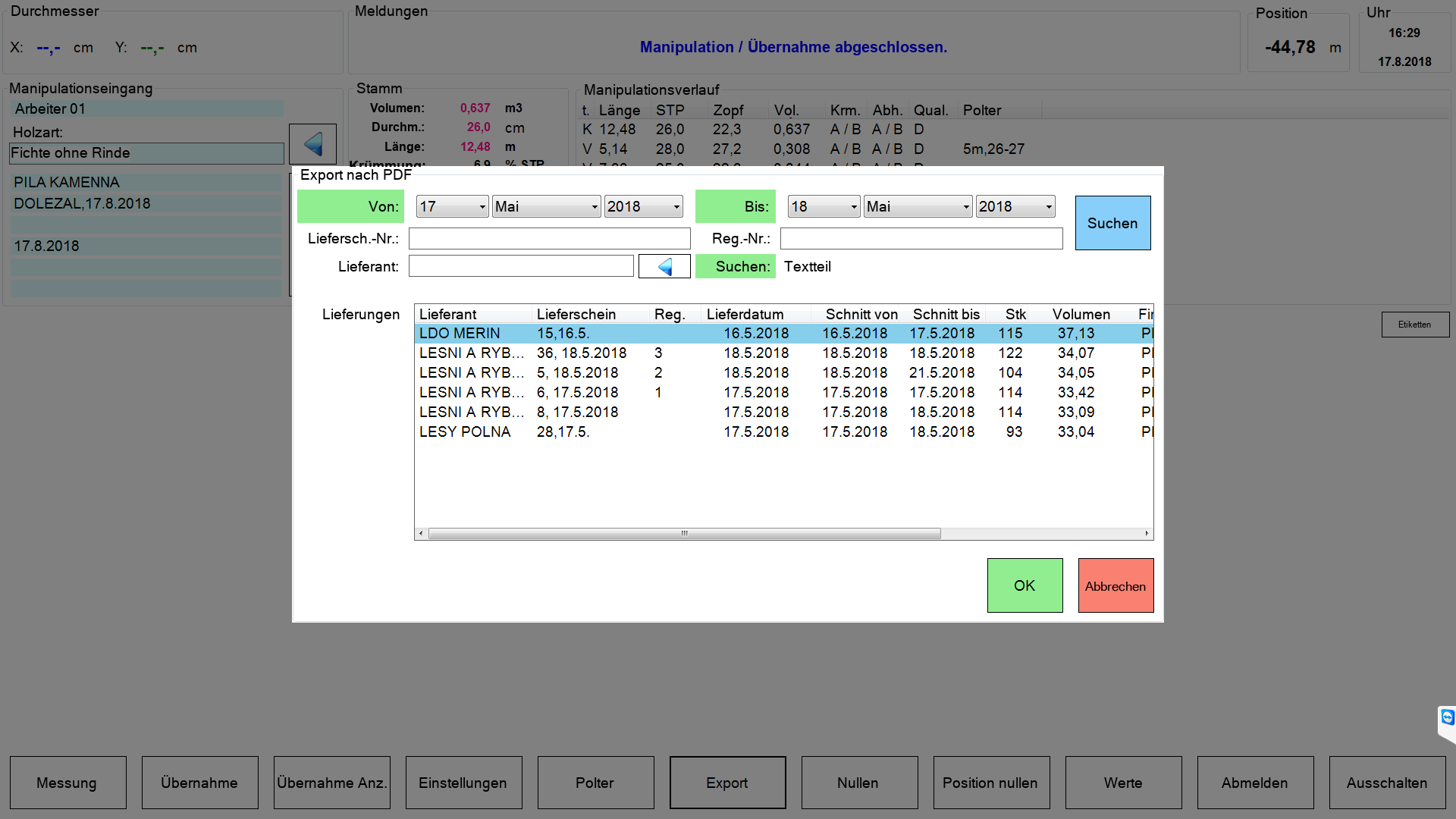

• Datenexport in den Formaten CSV, PDF, XLS und weiteren
• Kompatibilität mit der Software Melco

Einsatz

Das Holzvermessungs- und Manipulationssystem ist auf einer Manipulationsanlage von Baljer-Zembrod installiert.

Auf den Rundholzplatz wird eine neue Lieferung Rohstämme gebracht. Der Anlagenbediener gibt über die Touch-Bedienung die Lieferdaten ein und beginnt mit der Manipulation. Er legt einen Stamm auf den Manipulationstisch, startet die Messung und fährt mit der Manipulationsanlage einmal am Stamm entlang. Der Stamm wird auf dem Bedienfeld angezeigt. Der Bediener teilt den Stamm in die benötigte Anzahl von Abschnitten ein und wählt über die Touch-Bedienung für den Stamm und jeden entstandenen Abschnitt die Holzqualität. Das Messprogramm entscheidet, auf welchen Lagerplatz welcher Abschnitt gehört, informiert den Bediener darüber und speichert alle Daten über den Stamm und die Abschnitte in der Datenbank. Der Bediener bringt die einzelnen Abschnitte auf die empfohlenen Lagerplätze. Damit ist die Manipulation eines Stammes abgeschlossen, und es kann mit dem nächsten Stamm weitergehen.

Der Betriebsleiter kann direkt aus dem Büro die Datenbank der manipulierten Stämme durchsuchen und hat so einen Überblick über den Stand der Manipulation. Er kann außerdem Belege mit einer detaillierten Aufzeichnung des Manipulationsablaufs einer bestimmten Lieferung erstellen. Diese Belege können als Grundlage für die Rechnungsstellung dienen.
